1.繞組結構

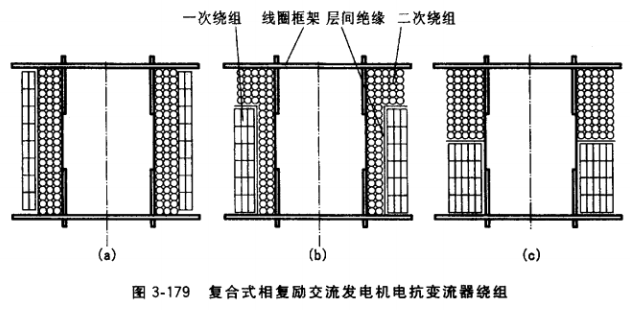

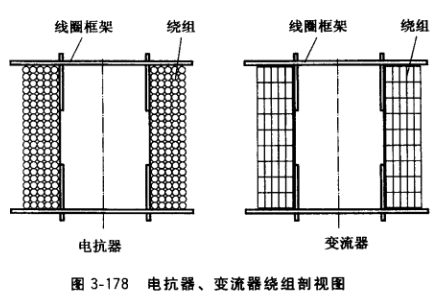

電抗移相式相復勵交流發電機線性電抗器、雙繞組電抗分流交流發電機電抗器主要由線圈框架、繞組等組成，其繞組剖視圖如圖3-178所示。三相電抗變流復合式相復勵交流發電機電抗變流器及單相相復勵交流發電機電抗變流器主要由線圈框架、一次繞組、二次繞組等組成。發電機運行時一次繞組通過的電流大，故一般采用漆包扁銅線或雙玻璃絲包扁銅線繞制。二次繞組通過的電流小，一般采用漆包圓銅線繞制。出于對線圈框架空間的有效利用，一次繞組和二次繞組排列有3種形式，見圖3-179。

2.繞組基本數據

相復勵裝置未有行業統一設計技術數據，由各生產廠家自行設計制造，因而修理發電機時宜拆散原有繞組，依次測量一次繞組、二次繞組的線規，清點匝數并記下排列方法，以取得繞組基本數據。

3.線圈框架

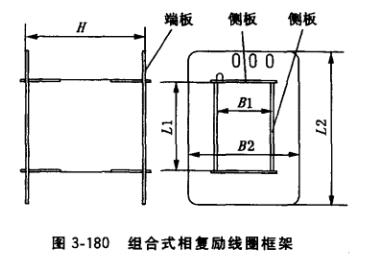

相復勵線圈框架有兩種結構，一種是整體式，由塑料絕緣材料壓制成型；另一種是組合式，由1.5~3mm厚環氧玻璃布板沖切成設計規定的3種形狀和尺寸的框架板組裝而成，如 圖3-180所示。前者成型性、外觀好，框架壁較厚(一般3~5mm)，否則繞制線圈時框架端板容易斷裂。后者外觀稍不如前者，但壁較薄，且韌性好，端板不會斷裂，因而使用較多。

組合式框架有關尺寸計算如下(整體式線圈 框架與它不同之處僅在于壁厚尺寸)：

線圈框架內腔寬度B1 =鐵心柱寬+ 0.5 (mm)

線圈框架外寬度B2 =鐵心柱寬+窗口寬-1 (mm)

線圈框架內腔長度L1 =鐵心柱疊厚+2X鐵心兩端支撐板厚

線圈框架外長度L2 = L1 +窗口寬+ (8~12)(mm)

線圈框架高度H =鐵心柱高-1 (mm)

根據上述計算得到各部分尺寸，再根據選用的玻璃布板厚度即可確定框架中端板、兩個側板尺寸，然后進行沖切，按積木式組裝成框架。

4.繞組繞制

使計數器回零。按以上實測的繞組線規，準備好電磁線，按實測的繞組排列方法進行繞 線。一般先繞二次繞組，包扎1~2層絕緣材料，再繞制一次繞組。繞制過程線匝必須排列 整齊、結實，切不可損傷漆包線漆膜。匝數務必正確無誤。
